KL7：表示光束类型为帧光束，7为帧光束编号。（3B）：表示框架梁具有三个截面，并且在两端均悬臂。300x700：指示框架梁和梁的横截面尺寸。光束为300毫米宽，光束高度为700毫米。Y500X250：表示框架中梁的末端存在垂直扭曲，扭曲长度为500毫米，高度为250毫米。
扩展数据结构图梁组合的第一行应显示以下信息：1.梁类型编号（KL代表框架梁，L代表无框架梁，WKL代表框架梁等）顶板，KZL代表框架梁，XLIndica悬臂梁等。
2.施工计划设计者为梁的序列号编号，以区分框架上的不同梁。
3.梁截面根据梁支架的数量确定梁截面。
4.如果有悬臂线，则A表示一侧有悬臂，B表示两端悬垂。
5.当梁We为截面梁时，梁截面尺寸表示为宽x高，当梁垂直弯曲时，宽x高Y轴长x臂宽。如果梁水平弯曲，则表示为宽x高PY袖长x袖宽。

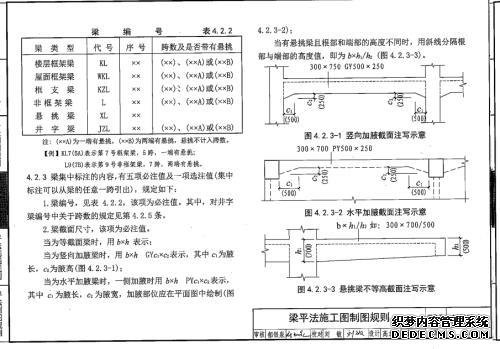

参考：中国计划出版公司发行的国家标准设计图集16G101-1“具有一般表示规则和结构细节的扁平混凝土结构的结构图绘制方法-现浇混凝土框架，切割，横梁，板材“第26页，第27页
